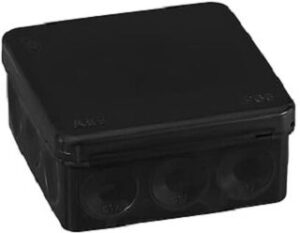

ABB Abzweigkasten IP55 86x86mm schwarz AP9M
2,30 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Anschlussdose 86 x 86 mm Die quadratische Anschlussdose AP9 (2,5 mm², 500 V, IP65) ist mit 12 Membrankabelverschraubungen (Ø17 mm) ausgestattet. An den Seiten drei und zwei (Ø19 mm) an der Unterseite. Die Kabel lassen sich einfach anschließen, indem die abisolierten Enden durch die Eingänge eingeführt werden. Die Dose rastet ein und kann durch Einführen eines Schraubendrehers in die Öffnungsschlitze geöffnet werden es sind keine Schrauben erforderlich. Die Box kann versiegelt werden. Die Box kann mit den Zugentlastungen AS9.10, AS9, AS9.1 und AS9.3 ausgestattet werden. Passend für Kabel mit Ø 6 15,5 mmit VDE-zugelassen. Die Montagetemperatur beträgt -25… +60 °C. Hergestellt aus halogenfreiem Material (IEC/61249-2-21). Schutzklasse: IP65 Farbe: Schwarz
Technische Informationen
| Marke | Abb |
| Produkttyp | Dose, Gehäuse für Montage auf der Wand/Decke |
| Serie | Surface mounted junction boxes |
| Ausführung | Verbindungskasten |
| Max. Leiterquerschnitt | 2,5 mm² |
| Bestückung | ohne |
| Form | quadratisch |
| Montageart | universal |
| Montage im Erdreich | nein |
| Montage unter Wasser | nein |
| Für Rohrdurchmesser | sonstige |
| Einführung von hinten | ja |
| Länge | 39 mm |
| Breite | 86 mm |
| Tiefe | 86 mm |
| Anreihbar | nein |
| Anzahl der Einführungen | 14 |
| Art der Gehäusedurchführung | Dichtmembran |
| Material | Kunststoff |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Farbe | schwarz |
| Schutzart (IP) | IP65 |
| Schutzart (NEMA) | sonstige |
| Ausführung Deckel | Blinddeckel |
| Transparenter Deckel | nein |
| Deckelbefestigung | aufrastend |
| Vergießbar | nein |
| Mit Vergussmasse mitgeliefert | nein |
| Plombierbar | ja |
| Bemessungsisolationsspannung Ui | 500 V |
| Funktionserhalt | ohne |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Einsatztemperatur | -25..60 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
Zusätzliche Informationen
| Gewicht | 0,33 kg |
|---|---|
| Größe | 9,0 × 9,0 × 29,1 cm |
| Marke | Abb |
| Produkttyp | Dose, Gehäuse für Montage auf der Wand/Decke |
| Serie | Surface mounted junction boxes |
| Material | Kunststoff |
| Farbe | Schwarz |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
