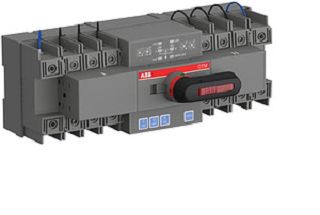

ABB Automatisch. Umschalter 4-polig 40A OTM40F4CB21D400C
941,94 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Automatische Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als automatischer Netzumschalter. Eine OMD-Steuereinheit wird mitgeliefert. Die Steuerspannung des Motors beträgt zwischen 220 V bis 240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taster oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der automatischen Lastumschalter ist vertikal, horizontal und flach möglich. In den Ausführungen von 40 A bis 125 A sind die Schalter in kompakter Version lieferbar. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr
Technische Informationen
| Marke | Abb |
| Ausführung als Wendeschalter | false |
| Schutzart (NEMA) | 1 |
| Höhe | 103 mm |
| Breite | 286 mm |
| Tiefe | 131 mm, Schutzart (IP) |
| frontseitig | IP20 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Polzahl | 4 |
| Bemessungsbetriebsspannung | -…- V |
| Motorantrieb integriert | true |
| Motorantrieb optional | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsauslöser optional | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Bemessungskurzzeitstromfestigkeit Icw | 2,5 kA |
| Anzahl der Schalter | 1 |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | false |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Verriegelbar | false |
| Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Produkttyp | Lasttrennschalter (AC) |
| Bemessungsdauerstrom Iu | 40 A |
| Max. Bemessungsbetriebsspannung Ue bei AC | 480 V |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 18.5 kW |
| Schutzart (IP), frontseitig | IP20 |
Zusätzliche Informationen
| Größe | 0,33 × 0,1 × 0,17 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Lasttrennschalter (AC) |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
