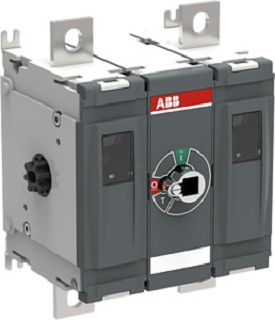

ABB DC-Lasttrennschalter 2- OTDC630FV11
1.046,74 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Ein vollständig optimierter zweipoliger DC-Lasttrennschalter für 1500V-Photovoltaikkraftwerke im Versorgungsbereich, der den Strombereich von 315-630A abdeckt. Das neue Design bietet sowohl eine Verkleinerung als auch eine Steigerung von Effizienz und Leistung, um die Hersteller bei der Anpassung an die schnelle Einführung von 1500V-Gleichstromlösungen in der Industrie zu unterstützen. Das zweipolige 1500V-Gleichstromkonzept hilft den Herstellern, die Systemeffizienz zu verbessern und die Schaltverluste um bis zu 35 Prozent zu reduzieren. Mit einer Breite von nur 150 mm und einer Höhe von 122 mm ist die OTDC-Reihe von 1500-V-Gleichstromschaltern auch bis zu 30 Prozent kleiner als herkömmliche Lösungen. Die kompakte Größe der neuen OTDC-Reihe ermöglicht es den Herstellern, die Größe von Combinerboxen und Wechselrichtern zu reduzieren. Hauptmerkmale für diesen speziellen OTDC-Typ: Trennen eines einzelnen PV-Stromkreises, zugelassen nach IEC 60947-1, -3
Technische Informationen
| Marke | Abb |
| Hauptmerkmale für diesen speziellen OTDC-Typ | Trennen eines einzelnen PV-Stromkreises, zugelassen nach IEC 60947-1, -3 Ausführung als Wendeschalter: false |
| Schutzart (NEMA) | 1 |
| Höhe | 211 mm |
| Breite | 157,5 mm |
| Tiefe | 135 mm, Schutzart (IP) |
| frontseitig | IP20 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 630 A |
| Polzahl | 2 |
| Bemessungsbetriebsspannung | 1500 V |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Spannungsauslöser optional | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung des Betätigungselements | sonstige |
| Ausführung als Hauptschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Anzahl der Schalter | 1 |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Verriegelbar | false |
| Produkttyp | Lasttrennschalter (AC) |
| Bemessungskurzzeitstromfestigkeit Icw | 10 kA |
| Ausführung als Wendeschalter | Nein |
| Schutzart (IP), frontseitig | IP20 |
Zusätzliche Informationen
| Größe | 0,24 × 0,21 × 0,21 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Lasttrennschalter (AC) |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
