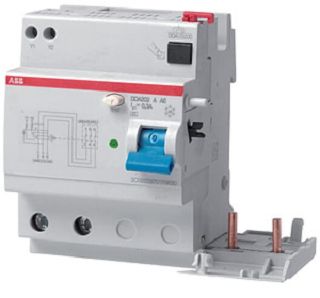

ABB FI-Block 2-polig Typ A 63A 300mA für S202 Not-Aus DDA202A-63/0,3AE
303,49 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn <= 30 mA) und Brandschutz (mit I∆n <= 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G. Einsatzgebiete sind Gewerbe- und Industrieanwendungen. Der FI-Block DDA200 AE wird mit zwei zusätzlichen Klemmen geliefert, die in Not-Aus-Kreisen zum Fernöffnen in positiver Sicherheit eingesetzt werden. An diese Klemmen sollte ein Fernsteuerkreis angeschlossen werden, wenn Taster mit Öffner-Kontakten in Reihe geschaltet werden. Es ist dabei zu beachten, dass nicht mehr als ein DDA200 AE denselben Stromkreis überwachen kann und für jeden DDA200 AE ein fest zugeordneter NOT-AUS-Kreis erforderlich ist. Der DDA200 AE muss von oben versorgt werden. Bei einem Anbau an die Sicherungsautomaten S200 liegen Trenner-Eigenschaften gemäß IEC 60947-1 vor
Technische Informationen
| Marke | Abb |
| Bemessungsstrom | 63 A |
| Mit Verriegelungsvorrichtung | Ja |
| Fehlerstrom-Typ | A |
| Polzahl | 2 |
| allstromsensitiv | Nein |
| Bemessungsfehlerstrom | 0.3 A |
| Kurzschlussfestigkeit (Icw) | 25 kA |
| Stoßstromfestigkeit | 5 kA |
| Verlustleistung | 5 W |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50/60 Hz |
| Schutzart (IP) | IP2X |
| Umgebungstemperatur während des Betriebs | -25 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 25 mm² |
| Selektiver-Typ | Nein |
| Bemessungsspannung | 400 V |
| Breite in Teilungseinheiten | 2 |
| Montageart | DIN-Schiene |
| Produkttyp | Fehlerstrom-Schutzschalter |
Zusätzliche Informationen
| Größe | 0,08 × 0,07 × 0,09 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Fehlerstrom-Schutzschalter |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
