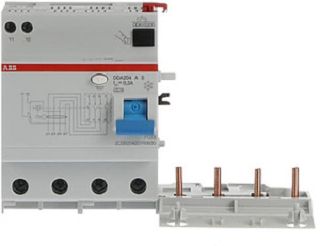

ABB FI-Block 4-polig 63A 300mA System pro M compact DDA204AS-63/0,3
253,48 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und Brandschutz (mit IΔn <= 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G, IEC/EN 61009-2-1. Einsatzgebiete sind Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Das Bemessungsschaltvermögen beträgt bei Anbau von MCB S200 6 kA, S200 M 10 kA, S300 P 25 kA. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit gegen ungewolltes Auslösen mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 5000 A. Selektivität mit nachgeschalteten Geräten mit einem kleineren Bemessungsfehlerstrom von z.B. 30 mA
Technische Informationen
| Marke | Abb |
| Polzahl | 4 |
| allstromsensitiv | Nein |
| Bemessungsfehlerstrom | 0.3 A |
| Kurzschlussfestigkeit (Icw) | 25 kA |
| Stoßstromfestigkeit | 5 kA |
| Bemessungsstrom | 63 A |
| Mit Verriegelungsvorrichtung | Ja |
| Fehlerstrom-Typ | A |
| Verlustleistung | 7.6 W |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50/60 Hz |
| Schutzart (IP) | IP2X |
| Umgebungstemperatur während des Betriebs | -25 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 25 mm² |
| Selektiver-Typ | Ja |
| Bemessungsspannung | 400 V |
| Breite in Teilungseinheiten | 4 |
| Montageart | DIN-Schiene |
| Produkttyp | Fehlerstrom-Schutzschalter |
Zusätzliche Informationen
| Größe | 0,15 × 0,1 × 0,07 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Fehlerstrom-Schutzschalter |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
