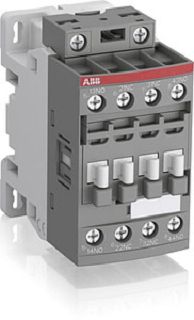

ABB Hilfsschütz 4-polig 48-130V AC/DC NFZ31E-22
44,35 €
- GTIN: 3471523101821
- MPN: 1SBH136001R2231
- Marke: ABB
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Die 4-poligen NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen verwendet (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Sie benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. NFZ-Hilfsschütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Sie besitzen einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiterhin ist eine breite Palette von Zubehör erhältlich.
Technische Informationen
| Marke | Abb |
| Produkttyp | Hilfsschütz, Relais |
| Serie | NFZ31E |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei DC | 48..130 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom | 3 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Montageart | DIN-Schiene/Schraube |
| Mit LED-Anzeige | nein |
| Geeignet für Handbedienung | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 6 V |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 4 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
Zusätzliche Informationen
| Gewicht | 0,31 kg |
|---|---|
| Größe | 7,9 × 8,7 × 4,7 cm |
| Marke | Abb |
| Produkttyp | Hilfsschütz, Relais |
| Serie | NFZ31E |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
