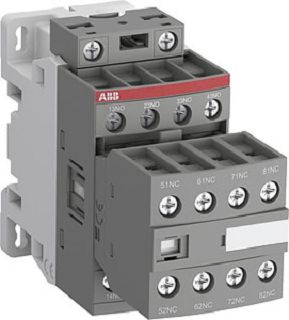

ABB Hilfsschütz 48-130V AC/DC NFZB44E-22
63,61 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Die 8-poligen NFZB-Hilfsschütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NFZB-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Technische Informationen
| Marke | Abb |
| Produkttyp | Hilfsschütz, Relais |
| Serie | NFZB44E |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei DC | 48..130 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom | 3 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Montageart | DIN-Schiene/Schraube |
| Mit LED-Anzeige | nein |
| Geeignet für Handbedienung | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Öffner | 4 |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 6 V |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 4 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 86 mm |
Zusätzliche Informationen
| Gewicht | 0,37 kg |
|---|---|
| Größe | 11,3 × 8,7 × 4,7 cm |
| Marke | Abb |
| Produkttyp | Hilfsschütz, Relais |
| Serie | NFZB44E |
