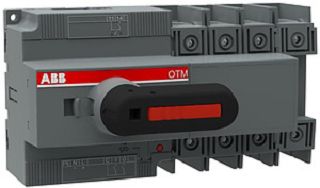

ABB Lasttrennschalter mit M OTM63F4M230V
635,73 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Die motorbetriebenen Lasttrennschalter der Serie OTM sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OTM Serie schaltet Stromstärken von 40 A bis 2500 A bei Spannungen bis zu 1000 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 110 V bis 240 V AC und 24 V DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Dank kompakten Design und einfacher Verdrahtung eignet sich die OTM Serie für zahlreiche Installationen, die einen Betrieb aus der Ferne erfordern. Zusätzlich kann der Schalter jederzeit manuell betätigt werden. Darüber hinaus verfügt die OTM Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der OTM Serie eine optimale Lösung für die unterschiedlichsten Anwendungen. Bemessungsdauerstrom bei AC-23, 400 V: 63 A
Technische Informationen
| Marke | Abb |
| Ausführung als Wendeschalter | false |
| Schutzart (NEMA) | sonstige |
| Höhe | 100 mm |
| Breite | 186,5 mm |
| Tiefe | 116 mm |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA, Schutzart (IP) |
| frontseitig | IP20 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 63 A |
| Polzahl | 4 |
| Bemessungsbetriebsspannung | 750 V, Bemessungsdauerstrom bei AC-21, 400 V: 63 A |
| Schaltleistung bei 400 V | 22 kW |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsauslöser optional | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | false, Bemessungsbetriebsleistung bei AC-23, 400 V: 22 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 1 kA |
| Anzahl der Schalter | 1 |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Gerätebauart | Komplettgerät im Gehäuse |
| Verriegelbar | false |
| Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Produkttyp | Lasttrennschalter (AC) |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22 kW |
| Schutzart (IP), frontseitig | IP20 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
Zusätzliche Informationen
| Größe | 0,21 × 0,12 × 0,12 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Lasttrennschalter (AC) |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
