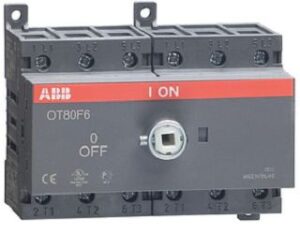

ABB Lasttrennschalter OT80F6
122,82 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden. Bemessungsdauerstrom bei AC-23, 400 V: 75 A
Technische Informationen
| Marke | Abb |
| Ausführung als Hauptschalter | Nein |
| Polzahl | 6 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 75 A |
| Bemessungskurzzeitstromfestigkeit Icw | 1.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Spannungsauslöser optional | Nein |
| Bemessungsdauerstrom Iu | 80 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Drehknopf |
| Anschlussart Hauptstromkreis | Kabelklemme |
| Anzahl der Schalter | 1 |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Höhe | 91.5 mm |
| Ausführung als Wendeschalter | Nein |
| Schaltleistung bei 400 V | 37 kW |
| Geeignet für Verteilereinbau | Ja |
| Schutzart (NEMA) | 1 |
| Schutzart (IP), frontseitig | IP20 |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Motorantrieb optional | Nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 750 750 V |
| Bemessungsdauerstrom bei AC-21, 400 V | 80 A |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Motorantrieb integriert | Nein |
| Geeignet für Bodenbefestigung | Ja |
| Produkttyp | Lasttrennschalter (AC) |
Zusätzliche Informationen
| Größe | 0,2 × 0,11 × 0,1 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Lasttrennschalter (AC) |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
