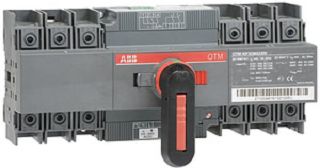

ABB Lastumschalter mit Mot. 3-polig 40A mit Griff für manuel. Betr. OTM40F3CMA24D
929,72 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Motorbetriebene Lastumschalter erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als motorbetriebener Netzumschalter. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der Schalter ist horizontal, vertikal und flach möglich. Die Steuerspannung des Motors beträgt je nach Type 240 V DC, 110 V-240 V AC / DC, 24 V DC, 48 V DC, 110 V-125 V AC / DC und 220 V-240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taste oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr. Bemessungsdauerstrom bei AC-23, 400 V: 40 A
Technische Informationen
| Marke | Abb |
| Bemessungsdauerstrom Iu | 40 A |
| Anzahl der Schalter | 1 |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Hauptschalter | Ja |
| Polzahl | 3 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 40 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 18.5 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Spannungsauslöser optional | Nein |
| Höhe | 100 mm |
| Breite | 230 mm |
| Motorantrieb optional | Nein |
| Schaltleistung bei 400 V | 18.5 kW |
| Schutzart (NEMA) | 1 |
| Schutzart (IP), frontseitig | IP20 |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
| Bemessungsbetriebsspannung | 800 800 V |
| Bemessungsdauerstrom bei AC-21, 400 V | 40 A |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb integriert | Nein |
| Geeignet für Bodenbefestigung | Nein |
| Produkttyp | Lasttrennschalter (AC) |
Zusätzliche Informationen
| Größe | 0,32 × 0,12 × 0,12 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Lasttrennschalter (AC) |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
