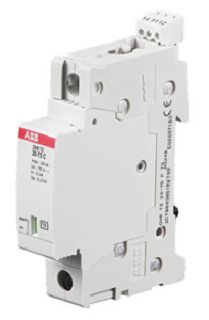

ABB OVR T2 20-75 P TS Überspannungsschu tz Typ 2 geprüft OVRT220-75PTS
60,88 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise
Technische Informationen
| Marke | Abb |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | false |
| Anzahl der Leiter (ohne Erde) | 1 |
| Baugröße | 1 TE |
| Schutzart (IP) | IP20 |
| Höchste Dauerspannung AC | 75 V |
| Nennableitstoßstrom (8/20) | 5 kA |
| Nennspannung AC | 57 V |
| Nennspannung DC | 57 V |
| Prüfklasse Typ 2 | true |
| Schutzpegel L-N | 0,3 kV |
| Höchste Dauerspannung DC | 75 V |
| Schutzpegel | 0,3 kV |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Schutzpegel N-PE | 0,3 kV |
| Integrierte Vorsicherung | true |
| Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | true |
| Netzform TN-C | false |
| Netzform TN-S | true |
| Netzform TT | false |
| Netzform sonstige | false |
| Netzform TN-C-S | true |
| Ableitstoßstrom (8/20) | 20 kA |
| Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 16 A |
| Integrierter Kurzschlussschutz | false |
| Leckstromfrei | false |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Signalisierung am Gerät | optisch |
Zusätzliche Informationen
| Größe | 0,03 × 0,12 × 0,08 cm |
|---|---|
| Marke | Abb |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
