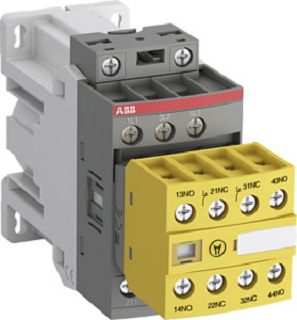

ABB Safetyschütz 24V DC AFS09Z-30-22-30
74,77 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Die 3-poligen Schütze AFS..Z sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit fest montierten farblich gekennzeichneten Hilfskontaktblöcken an der Vorderseite geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die Schütze ermöglichen die direkte Ansteuerung durch >= 24V DC 250mA SPS-Ausgänge bei einer sehr geringen Halteleistung von nur 1,7W. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4
Technische Informationen
| Marke | Abb |
| Höhe | 86 mm |
| Breite | 45 mm |
| Tiefe | 130,5 mm |
| Geeignet für Reiheneinbau | false, Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2, Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A, Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A |
| Bemessungssteuerspeisespannung AC 50 Hz | -…- V |
| Bemessungssteuerspeisespannung AC 60 Hz | -…- V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Spannungsart zur Betätigung | DC |
| Produkttyp | Leistungsschütz zum Schalten von Wechselstrom |
Zusätzliche Informationen
| Größe | 0,14 × 0,1 × 0,05 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Leistungsschütz zum Schalten von Wechselstrom |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
