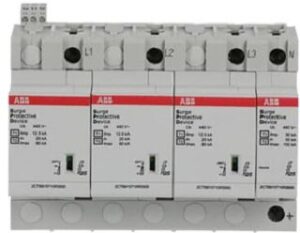

ABB SPD Kombi T1+2 12,5kA pro Pol, TT/TNS 3P OVRT1-T2-3N-12.5-440S-P-TS-QS
648,35 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit TS mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
Technische Informationen
| Marke | Abb |
| Nennspannung AC | 690 V |
| Nennspannung DC | 0 V |
| Folgestromlöschfähigkeit | 12.5 kA |
| Signalisierung am Gerät | optisch |
| Baugröße | 4 TE |
| Montageart | Hutschiene TH35 |
| Schutzpegel L-N | 1.8 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Ausblasend | Nein |
| Prüfklasse Typ 1 | Ja |
| Netzform sonstige | Nein |
| Höchste Dauerspannung AC | 440 V |
| Schutzpegel N-PE | 1.8 kV |
| Integrierte Vorsicherung | Nein |
| Schutzart (IP) | IP20 |
| Netzform TT | Ja |
| Netzform TN-S | Ja |
| Netzform TN-C-S | Nein |
| Netzform TN-C | Nein |
| Netzform TN | Nein |
| Netzform IT | Nein |
| Netzform DC | Nein |
| Schutzpegel | 1.8 kV |
| Mit Fernmeldekontakt | Ja |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Nennableitstoßstrom (8/20) | 30 kA |
| Produkttyp | Blitzstromableiter für Energietechnik |
Zusätzliche Informationen
| Größe | 0,08 × 0,12 × 0,1 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Blitzstromableiter für Energietechnik |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
