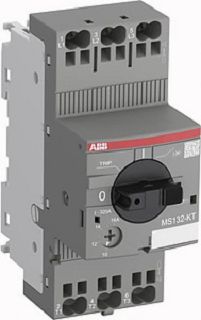

ABB Transformatorschutzschalter mit Push-In Klemmen, MS132-0.4KT
56,86 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Transformatorschutzschalter MS132-KT in schraubenloser Push-in Federanschlusstechnik mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mmit Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-KT über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Push-in Feder Varianten gibt es für Hilfs- und Signalkontakte, diese passen auch an die Transformatorschutzschalter in Schraubtechnik . Die Push-in Federanschlussklemmen erlauben für starre Drähte und Litzen mit Aderendhülsen werkzeugloses und zeitsparendes Einstecken der Anschlussleitungen, Litzen ohne Aderendhülsen können ebenfalls angeschlossen werden. Ein späteres Nachjustieren der Anschlüsse entfällt
Technische Informationen
| Marke | Abb |
| Bemessungsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 0,25…0,4 A |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 0,4 A |
| Polzahl | 3 |
| Verlustleistung | 4,5 W |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Schutzart (IP) | IP20 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Mit Ausgelöstmelder | true, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 100 kA |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | -…- A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 8 A |
| Geeignet für Hutschienenmontage | true |
| Integrierter Erdschlussschutz | false |
| Gerätebauart | Komplettgerät im Gehäuse |
| Hutschienenmontage optional | true |
| Komplettgerät mit Schutzeinheit | true |
| Produkttyp | Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
Zusätzliche Informationen
| Gewicht | 0,28 kg |
|---|---|
| Größe | 0,05 × 0,12 × 0,08 cm |
| Marke | Abb |
| Produkttyp | Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
