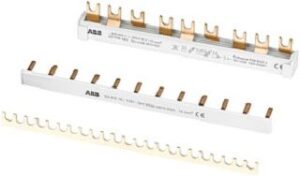

ABB Uni-Kammschiene 24mm² 207mm 12×1 Pol SZ-KS2/12
2,76 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Technische Informationen
| Marke | Abb |
| Produkttyp | Phasenschiene |
| Serie | SZ-KS |
| Anzahl der Phasen | 1 |
| Polzahl | 56 |
| Geeignet für Anzahl Geräte | 56 |
| Teilungsmaß | 17,5 mm |
| Querschnitt | 24 mm² |
| Länge | 207 mm |
| Bemessungsdauerstrom Iu | 100 A |
| Ausführung des elektrischen Anschlusses | Stift |
| Isoliert | ja |
| Bemessungsstoßspannung | 4,5 kV |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | nein |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Farbe | grau |
Zusätzliche Informationen
| Gewicht | 3,4 kg |
|---|---|
| Größe | 205,0 × 11,5 × 5,5 cm |
| Marke | Abb |
| Produkttyp | Phasenschiene |
| Serie | SZ-KS |
| Farbe | grau |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
