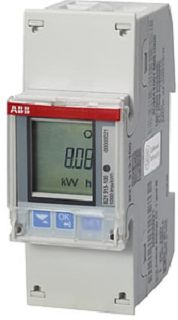

ABB Wechselstromzähler, M-B B21313-100
191,76 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Wechselstromzähler zur Messung von einphasigen Netzen über einen Direktanschluss für Ströme bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Durch die integrierte Uhr können zeitgesteuerte Funktionen ausgeführt werden. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 2 DIN-Module.
Technische Informationen
| Marke | Abb |
| Ausführung | Direktmessung |
| Genauigkeitsklasse | B |
| Zählertyp | elektronisch |
| Anzeigeart | digital |
| Polart | 1-phasig |
| Maximalstrom (Imax) | 65 A |
| Tarifausführung | Multitarif |
| Impulsart | S0 |
| Impulsrate | 1 999999 Imp/kWh (kvarh) |
| Energieart | Wirk- und Blindleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifsteuerung | intern/extern |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Montageart | REG |
| Breite in Teilungseinheiten | 2 |
| Breite | 35 mm |
| Tiefe | 65 mm |
| Höhe | 26.5 mm |
| Ausführung der Schnittstelle | M-Bus |
| EDL40-Signatur | Nein |
| Mit Sperrcode | Nein |
| Anzahl der Stellen | 6 |
| Schutzart (IP) | IP20 |
| Leistungsaufnahme | 0.414 W |
| Schutzart (NEMA) | sonstige |
| Nennstrom (In) | 0 A |
| Geeicht | Ja |
| Nennspannung (Un) N-L | 176 276 V |
| Nennspannung (Un) L-L | 0 0 V |
| Frequenz | 47.5 63 Hz |
| Messungsart Lastgang | Ja |
| Rücklaufsperre | Ja |
| Produkttyp | Elektrizitätszähler |
Zusätzliche Informationen
| Größe | 0,1 × 0,07 × 0,05 cm |
|---|---|
| Marke | Abb |
| Produkttyp | Elektrizitätszähler |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
