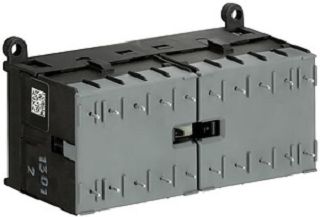

ABB Wendeschütz 24V DC 24VDC VBC6-30-01-P-1.481
64,26 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslaufür Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
Technische Informationen
| Marke | Abb |
| Produkttyp | Schützkombination |
| Serie | VBC6 |
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | ja |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Leiterplattenanschluss |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 2,5 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 1,4914 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Breite | 96,2 mm |
| Höhe | 57,5 mm |
| Tiefe | 47,7 mm |
Zusätzliche Informationen
| Gewicht | 1,79 kg |
|---|---|
| Größe | 28,0 × 11,5 × 6,4 cm |
| Marke | Abb |
| Produkttyp | Schützkombination |
| Serie | VBC6 |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
