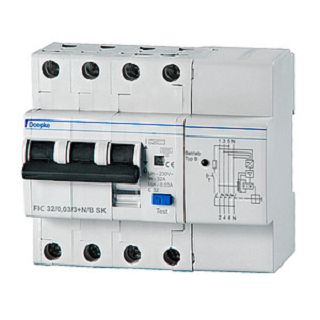

Doepke FI/LS-Kombi 32A FIC32/0,03/3+N-B-SK
724,76 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die FI-/LS-Kombinationen FIB/FIC haben ein Bemessungsschaltvermögen von 6 kA. Ausgelöst-Anzeige und Beschriftungsfenster erleichtern die Übersicht. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Anlagebedingte Fehlauslösungen werden damit weitestgehend vermieden. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.
Technische Informationen
| Marke | Doepke |
| Montageart | Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung vorzugsweise von oben |
| Einsatzgebiete | gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern; RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen. wo der Brandschutz vorgeschrieben ist |
| Hinweise | geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; RCBO sind auf Anfrage auch für andere Frequenzen erhältlich; nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt |
| Bemessungsisolationsspannung Ui | 440 V |
| Spannungsart | AC |
| Einbautiefe | 67 mm |
| Bemessungsstrom | 32 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | C |
| Fehlerstrom-Typ | B |
| Stoßstromfestigkeit | 3 kA |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Frequenz | 50 Hz |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 6 |
| Anzahl der abgesicherten Pole | 3 |
| Mitschaltender Neutralleiter | false |
| Bemessungsfehlerstrom | 0,03 A |
| Abschaltcharakteristik | kurzzeitverzögert |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Polzahl (gesamt) | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1…35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1…25 mm² |
| Mit Verriegelungsvorrichtung | false |
| Umgebungstemperatur während des Betriebs | -25…40 °C |
| Unterputzmontage | false |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Fehlauslöseschutz | false |
| Weitere Eigenschaften | allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz; netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; hohe Immunität gegenüber transienten Ableit- und Fehlerströmen |
Zusätzliche Informationen
| Gewicht | 0,6 kg |
|---|---|
| Größe | 0,08 × 0,1 × 0,12 cm |
| Marke | Doepke |
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
