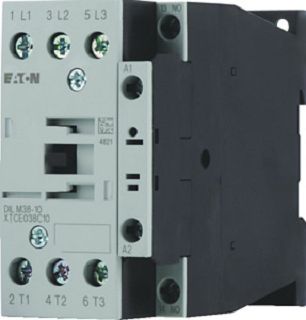

Eaton Leistungsschütz, 3-polig, 380 V 400 V 18.5 kW, 1 S, TVC200: 200 V 50 Hz DILM38-10(TVC200)
149,96 €
UVP:
168,00 €
-11%
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Leistungsschütz
Technische Informationen
| Marke | Eaton |
| Applikation | Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig |
| Gebrauchskategorie | AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen |
| AC-3 | Käfigläufermotoren: Anlassen, Ausschalten während des Laufes |
| AC-4 | Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen |
| Anschlusstechnik | Schraubklemmen |
| Hinweis | Nicht geeignet für Motoren der Effizienzklasse IE3 |
| Pole | 3-polig |
| Bemessungsbetriebsstrom AC-3 380 V 400 V | Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 – 60 Hz offen bei 40 °C: Ith = Ie= 45 A |
| gekapselt | Ith= 36 A |
| Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen | Ith= 100 A |
| Bemessungsbetriebsleistung Drehstrommotoren 50 – 60 Hz AC-3 220 V 230 V | P= 11 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 21 kW, max |
| Bemessungsbetriebsleistung Drehstrommotoren 50 – 60 Hz AC-4 220 V 230 V | P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW |
| kombinierbar mit Hilfsschalter | DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S |
| Hinweise | Schaltglieder nach EN 50012 |
| Stromart AC/DC | Wechselstrombetätigung Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0, Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38 A, Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A |
| Geeignet für Reiheneinbau | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 200 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 200…220 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC, Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15 A, Bemessungsbetriebsleistung bei AC-4, 400 V: 7 kW |
| Bemessungsbetriebsleistung NEMA | 14,9 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Zusätzliche Informationen
| Größe | 0,1 × 0,04 × 0,09 cm |
|---|---|
| Marke | Eaton |
Hersteller:
Warnhinweise und Sicherheitsinformationen:
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
