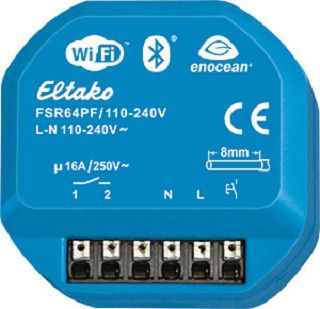

Eltako Funkaktor Stromstoß-Schaltrelais 16 A, potenzialfrei FSR64PF/110-240V

Beschreibung

Funk-Stromstoß-Schaltrelais mit 1 Schließer, potenzialfrei, 16A/250V AC, 230V-Glüh- und Halogenlampen 2000W, 230V-LED-Lampen bis 400W. Stand-by-Verlust nur 0,9 Watt. Für Einbaumontage. 49x51mm, 23mm tief. Die Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 2,5mm². Mit der komfortablen Tipp-Technik können Funk-Universaltaster, Funk-Richtungstaster und Funk-Zentralsteuertaster eingelernt werden. Es kann zwischen den Funktionen ES, ESV mit verschiedenen Rückfallverzögerungszeiten, Taster-Dauerlicht und Ausschaltvorwarnung oder ER mit und ohne Sicherheits- und Stromsparfunktion gewählt werden. Ist das WLAN aktiv, kann mit der Eltako-App gesteuert und Updates aufgespielt werden. Der Aktor ist mit einem Bluetooth-Chip und einem Mess-IC ausgestattet, welche durch zukünftige Updates zur Kommunikation und zur Leistungsmessung freigeschaltet werden können. Durch Updates wird der Funktionsumfang des Aktors auch um Amazon Alexa und Google Assistant erweitert. Bidirektionaler Funk und Repeater-Funktion aktivierbar. Abstand Steueranschlüsse/Kontakt 6mm. Versorgungs- und Steuerspannung örtlich 110-240V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funk-Aktor auch mit einem eventuell davor montierten konventionellen Steuertaster örtlich gesteuert werden. Ein Glimmlampenstrom ist nicht zugelassen. Inbetriebnahme: Nach dem Zuschalten der Versorgungsspannung ist der Lernmodus automatisch für 2 Minuten aktiv, wenn der Speicherinhalt leer ist (Auslieferzustand) bzw. der Lernmodus nicht gesperrt wurde. Mit einem kurzen Ein- und Ausschalten der Last wird die Lernbereitschaft signalisiert. Erfolgt 2 Minuten lang keine Aktion, wird der Lernmodus automatisch beendet. Dies wird mit einem kurzen Ein- und Ausschalten der Last signalisiert. Um versehentliches Einlernen zu verhindern, wird der Lernmodus automatisch 2 Minuten nach dem letzten Einlernen gesperrt, wenn bereits ein Universal- oder Richtungstaster eingelernt wurde. Dies wird mit einem 2-maligen kurzen Ein- und Ausschalten der Last signalisiert. Es können unverschlüsselte und verschlüsselte Sensoren eingelernt werden. Verschlüsselte Sensoren einlernen: 1. Lernmodus entsperren. 2. Innerhalb von 2 Minuten die Verschlüsselung des Sensors aktivieren. Dies wird mit einem kurzen Ein- und Ausschalten der Last signalisiert. 3. Nun den verschlüsselten Sensor einlernen wie unter Sensoren einlernen beschrieben. Bei verschlüsselten Sensoren wird das ‚Rolling Code‘ Verfahren angewendet, d.h. der Code wird bei jedem Telegramm sowohl im Sender als auch im Empfänger gewechselt. Werden bei nicht aktivem Aktor mehr als 50 Telegramme von einem Sensor gesendet, wird dieser Sensor anschließend vom aktiven Aktor nicht mehr erkannt und muss erneut als verschlüsselter Sensor eingelernt werden. Das Einlernen der Funktion ist nicht erneut erforderlich. Lernmodus sperren: Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 2-mal kurz plus 1-mal lang (>2 Sekunden) tippen. Mit einem kurzen Ein- und Ausschalten der Last wird das Sperren signalisiert. Lernmodus entsperren: Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 2-mal kurz plus 2-mal lang (>2 Sekunden) tippen. Mit einem 2-maligen kurzen Ein- und Ausschalten der Last wird die Lernbereitschaft signalisiert. Gesicherten Lernmodus entsperren: 1. Die Versorgungsspannung ab- und zuschalten. 2. Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 2-mal kurz plus 3-mal lang (>2 Sekunden) tippen. Mit einem 3-maligen kurzen Ein- und Ausschalten der Last wird die Lernbereitschaft signalisiert. Speicherinhalt komplett löschen (Auslieferzustand herstellen): 1. Gesicherten Lernmodus entsperren. 2. Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 5-mal kurz plus 2-mal lang (>2 Sekunden) tippen. Mit einem 2-maligen kurzen Ein- und Ausschalten der Last wird das Löschen signalisiert. 3. Bei Funktaster einlernen aufsetzen. Löschen von einzelnen Funktastern: 1. Gesicherten Lernmodus entsperren. 2. Den zu löschenden Funktaster 5-mal kurz plus 1-mal lang (>2 Sekunden) tippen. Mit einem kurzen Ein- und Ausschalten der Last wird das Löschen signalisiert. Sofern noch ein Universaltaster oder Richtungstaster eingelernt ist, wird der Lernmodus sofort beendet. Andernfalls endet der Lernmodus nach Zeitablauf von maximal 2 Minuten. Funktion wählen: 1. Lernmodus ggf. entsperren. 2. Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) tippen. Kurzes Tippen (kleiner-gleich 1 Sekunde). Langes Tippen (>2 Sekunden). ES = Stromstoßschalter. ESV = Stromstoßschalter mit Rückfallverzögerung. ER = Schaltrelais. ER mit EW = Schaltrelais mit Einschaltwischzeit bzw. Sicherheits- und Stromsparfunktion. TDL = Taster-Dauerlicht. AVW = Ausschaltvorwarnung. Bestätigungs-Telegramme ein- bzw. ausschalten: 1. Gesicherten Lernmodus entsperren. 2. Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 3-mal kurz plus 1-mal lang (>2 Sekunden) tippen. Mit einem kurzen Ein- und Ausschalten der Last wird Ein signalisiert. Mit einem 2-maligen kurzen Ein- und Ausschalten der Last wird Aus signalisiert. WLAN ein- bzw. ausschalten: 1. Gesicherten Lernmodus entsperren. 2. Einen bereits eingelernten Funktaster (nicht Zentralsteuertaster) oder den örtlichen Taster 4-mal kurz plus 2-mal lang (>2 Sekunden) tippen. Mit einem kurzen Ein- und Ausschalten der Last wird Ein signalisiert. Mit einem 2-maligen kurzen Ein- und Ausschalten der Last wird Aus signalisiert
