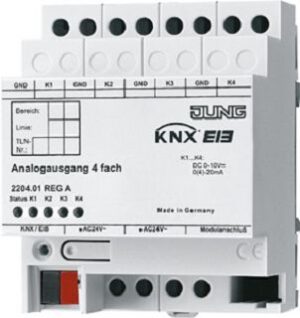

Jung Analogausgang 4fach KNX/EIB 2204.01REGA

Beschreibung

REG-Gehäuse 4 TE
ETS-Produktfamilie Ausgabe
Produkttyp Analogausgang 4fach
Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10.
Funktion
Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 … 1 V, 0 … 10 VStromsignale: 0 … 20 mA, 4 … 20 mA
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand wird durch Status-LEDs angezeigt.
Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen Systemstecker.
Die Ausgangsgrößen können zwangsgeführt werden.
Nicht benötigte Ausgänge lassen sich abschalten.

Anschließbare Analog-Aktoren
Keine EVG oder elektronischen Trafos mit 1 … 10 V-Steuereingang an die Ausgänge anschließen!
Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
Stromausgänge dürfen mit max. 500 O belastet werden.
Spannungsausgänge müssen mit min. 1 kO belastet werden.
Die Klemmen GND der Ausgänge K1 … K4 sind intern miteinander verbunden.
Bei Kurzschluss eines Spannungsausgangs zwischen K1 … K4 und GND wird der jeweilige Ausgang abgeschaltet.
