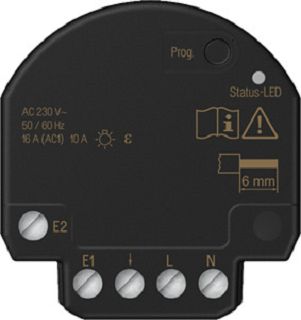

Jung Schaltaktor 1fach Mini 2fach Binäreingang UP BTS1B2U

Beschreibung

Bestimmungsgemäßer Gebrauch
Manuelles und automatisches Schalten von Beleuchtung und haushaltsüblichen Geräten
Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App
Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.
Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems
Montage in Gerätedose mit Abmessungen nach DIN 49073
Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften
Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®
Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)
Unabhängige Verwendung von Aktorfunktion und Binäreingängen
Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme
Sperren der Taste Prog
Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen
Bis zu 16 Zeitprogramme
Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung
Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung
Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS
Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.
Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App
Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät
Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)
Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen
Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion
Updatefähig über JUNG HOME App
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Eingangsspannung: AC 230 V ~
Standby-Leistung: max. 0,2 W
Verlustleistung: max. 4 W
Umgebungstemperatur: -5 … +45 °C
Lagertemperatur: -5 … +45 °C
Transporttemperatur: -25 … +70 °C
Relative Feuchte: 20 … 70 % (keine Betauung)
Schaltstrom bei 35 °C
Ohmsch: 16 A (AC1)
Motoren: 6 A
Einbautiefe: 20 mm
Ganggenauigkeit pro Monat: ± 13 s
Gangreserve: mind. 4 h
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Kompaktleuchtstofflampen: typ. 400 W
Leuchtstofflampen unkompensiert: 920 VA
Leistungsreduzierung
pro 5 °C Überschreitung von 35 °C: -5 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
bei Einbau in Mehrfachkombinationen: -20 %
Leitungslänge
Lastleitung: max. 100 m
Binäreingang: max. 50 m
Maße (L x B x H): 48 x 51 x 20 mm
Funkfrequenz: 2402,0 … 2480,0 MHz
Sendeleistung: max. 10 mW (Klasse 1.5)
Sendereichweite
in Gebäuden: ca. 30 m
