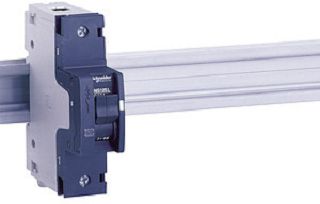

Schneider Electric Leistungsschalter 80A NG125L 1-polig C 18785
120,84 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Leistungsschalter Acti 9 NG125L, 50kA (IEC/EN 60947-2). 4-polig, Nennstrom 63A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125L Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2
Technische Informationen
| Marke | Schneider |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 12,5 kA |
| Spannungsart | AC/DC |
| Einbautiefe | 47 mm |
| Bemessungsstrom | 80 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50…60 Hz |
| Breite in Teilungseinheiten | 1,5 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 690 V |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -30…70 °C |
| Unterputzmontage | false |
| Anzahl der abgesicherten Pole | 1 |
| Explosionsgeschützt | false |
| Mitschaltender Neutralleiter | false |
| Zusatzeinrichtungen möglich | true |
| Polzahl (gesamt) | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16…70 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10…50 mm² |
Zusätzliche Informationen
| Größe | 0,11 × 0,03 × 0,08 cm |
|---|---|
| Marke | Schneider |
Schneider Electric GmbH
kontakt@schneider-electric.com
https://www.schneider-electric.de/
Gothaer Straße 29,
40880 Ratingen
Warnhinweise und Sicherheitsinformationen:
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
