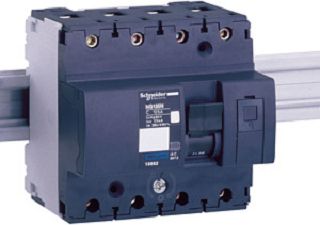

Schneider Electric LEISTUNGSSCHALTER NG125N 4P 80A C 18657
321,31 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Rezensionen (0)
Beschreibung
Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig+N, Nennstrom 125A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert
Technische Informationen
| Marke | Schneider |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 25 kA |
| Spannungsart | AC/DC |
| Einbautiefe | 47 mm |
| Bemessungsstrom | 80 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50…60 Hz |
| Breite in Teilungseinheiten | 6 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 690 V |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Verlustleistung | 5,6 W |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -30…70 °C |
| Unterputzmontage | false |
| Anzahl der abgesicherten Pole | 4 |
| Explosionsgeschützt | false |
| Mitschaltender Neutralleiter | true |
| Zusatzeinrichtungen möglich | true |
| Polzahl (gesamt) | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16…70 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10…50 mm² |
Zusätzliche Informationen
| Gewicht | 1,05 kg |
|---|---|
| Größe | 0,12 × 0,15 × 0,08 cm |
| Marke | Schneider |
